Qual è il principio di funzionamento di un RTD antideflagrante?

In qualità di fornitore affidabile di rilevatori di temperatura a resistenza (RTD) antideflagranti, sono entusiasta di addentrarmi nell'affascinante mondo di questi essenziali dispositivi di misurazione della temperatura. In questo blog esploreremo il principio di funzionamento degli RTD antideflagranti, il loro significato in ambienti pericolosi e il loro confronto con altri sensori di temperatura.

Le basi degli RST

Prima di concentrarci sugli RTD antideflagranti, comprendiamo il concetto fondamentale dei rilevatori di temperatura a resistenza. Un RTD è un tipo di sensore di temperatura che funziona in base al principio secondo cui la resistenza elettrica di un metallo cambia con la temperatura. Il metallo più comunemente utilizzato negli RTD è il platino, grazie alla sua elevata precisione, stabilità e ampio intervallo di temperature.

La relazione resistenza-temperatura di un RTD in platino può essere descritta dall'equazione Callendar-Van Dusen. Per temperature comprese tra - 200°C e 0°C, l'equazione è (R_t=R_0(1 + At+Bt^2 + C(t - 100)t^3)), mentre per temperature comprese tra 0°C e 850°C, l'equazione si semplifica in (R_t=R_0(1 + At+Bt^2)), dove (R_t) è la resistenza alla temperatura (t), (R_0) è la resistenza alla 0°C e (A), (B) e (C) sono costanti specifiche del platino utilizzato.

Principio di funzionamento di un RTD antideflagrante

Un RTD antideflagrante è progettato per funzionare in sicurezza in ambienti pericolosi in cui sono presenti gas, vapori o polveri infiammabili. La chiave del suo design a prova di esplosione risiede nella sua costruzione e nella sua custodia.

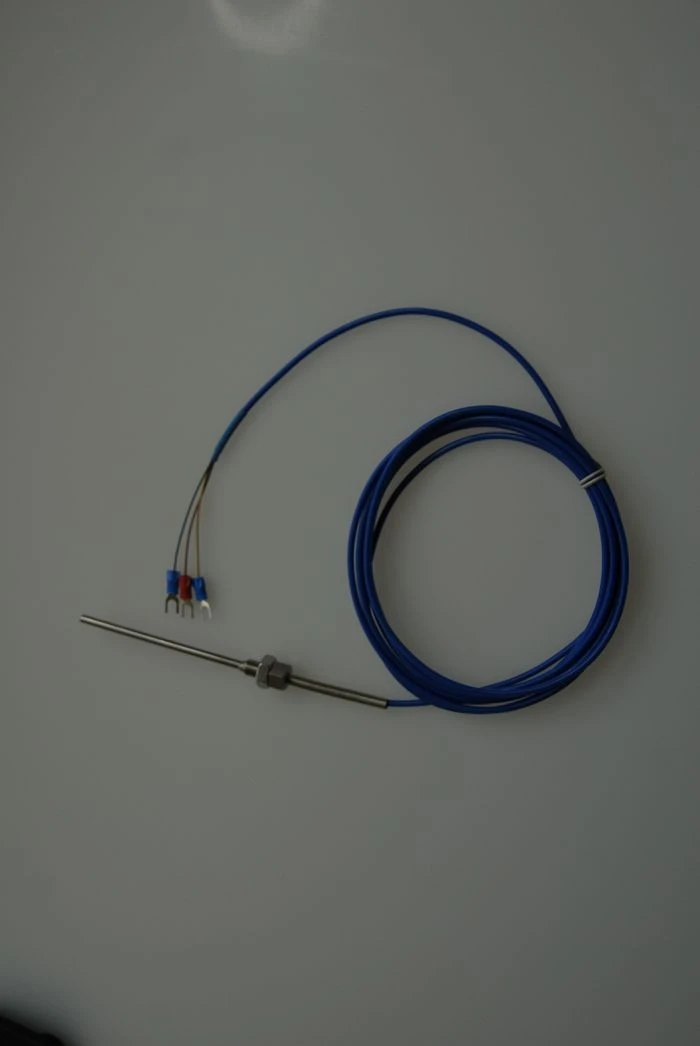

Armored Resistance Temperature Detector price Surface Thermal Resistance

Elemento di resistenza: Simile a un RTD standard, l'RTD antideflagrante contiene un elemento resistivo, solitamente in platino. Quando la temperatura cambia, la resistenza dell'elemento in platino cambia di conseguenza. Questa variazione di resistenza viene quindi misurata e convertita in una lettura di temperatura.
Allegato: La custodia di un RTD antideflagrante è la parte più critica della sua progettazione. È costruito per evitare che scintille o fiamme generate all'interno del dispositivo possano incendiare l'atmosfera infiammabile circostante. La custodia è generalmente realizzata con materiali robusti come acciaio inossidabile o alluminio pressofuso. È progettato per resistere alla pressione di un'esplosione interna senza rompersi e per raffreddare i gas caldi e le fiamme prodotte durante un'esplosione a una temperatura inferiore al punto di accensione delle sostanze infiammabili circostanti.
Collegamenti elettrici: Anche i collegamenti elettrici in un RTD antideflagrante sono progettati attentamente. Sono sigillati per impedire l'ingresso di gas infiammabili o polvere nel dispositivo. Speciali pressacavi antideflagranti vengono utilizzati per garantire una tenuta ermetica attorno ai cavi e il cablaggio all'interno della custodia è disposto in modo da ridurre al minimo il rischio di cortocircuiti e archi.

Applicazioni degli RTD antideflagranti

Gli RTD antideflagranti sono ampiamente utilizzati in vari settori in cui la sicurezza è della massima importanza. Alcune delle applicazioni comuni includono:

Industria del petrolio e del gas: Nelle raffinerie di petrolio, nelle piattaforme offshore e negli impianti petrolchimici, gli RTD antideflagranti vengono utilizzati per monitorare la temperatura di condutture, serbatoi di stoccaggio e apparecchiature di processo. Contribuiscono a garantire il funzionamento sicuro di queste strutture fornendo misurazioni accurate della temperatura in ambienti pericolosi.
Industria chimica: Gli impianti chimici spesso trattano sostanze infiammabili ed esplosive. Gli RTD antideflagranti vengono utilizzati per monitorare la temperatura di reattori, colonne di distillazione e altre apparecchiature per prevenire il surriscaldamento e potenziali esplosioni.
Industria mineraria: Nelle miniere, dove sono presenti metano e altri gas infiammabili, gli RTD antideflagranti vengono utilizzati per monitorare la temperatura dei sistemi di ventilazione, dei nastri trasportatori e di altre apparecchiature per garantire la sicurezza dei minatori.

Confronto con altri sensori di temperatura

Rispetto ad altri sensori di temperatura come le termocoppie, gli RTD antideflagranti presentano numerosi vantaggi:

Precisione: Gli RTD generalmente offrono una precisione maggiore rispetto alle termocoppie. Il rapporto resistenza-temperatura di un RTD al platino è molto stabile e prevedibile, il che consente misurazioni precise della temperatura.
Ripetibilità: Gli RTD hanno un'eccellente ripetibilità, il che significa che forniranno la stessa lettura della temperatura per la stessa temperatura nel tempo. Ciò è importante nelle applicazioni in cui sono richieste misurazioni della temperatura coerenti e affidabili.
Linearità: La relazione resistenza-temperatura di un RTD è più lineare di quella di una termocoppia, il che semplifica il processo di calibrazione e rende più facile convertire la lettura della resistenza in un valore di temperatura.

Tuttavia, gli RTD presentano anche alcune limitazioni. Sono generalmente più costosi delle termocoppie e hanno un tempo di risposta più lento.
